高所作業車(トラックマウント) 非絶縁タイプ 道路設備メンテナンス

製品情報

型式 TZ12C1RR
作業床最大積載荷重(kg) 1000kg
最大地上高(m) 12.0m
最大作業範囲(m) 最大作業半径(走行時)
8.9m(100kg積載時) 5.4m(1000kg積載時)
最大作業半径(定置時)
9.8m(100kg積載時) 5.7m(1000kg積載時)
必要運転免許 準中型
必要資格 高所作業車運転技能講習

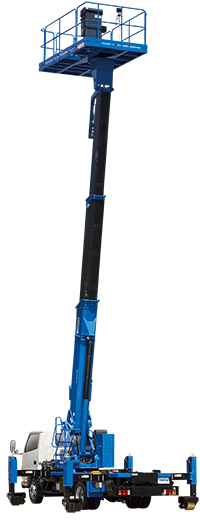

全体画像

※掲載画像はオプション装着車です
画像をクリックすると拡大します

製品について

「走行作業」と「定置作業時の広い作業範囲」を両立した高所作業車です。

「走行作業」と「定置作業時の広い作業範囲」を両立した高所作業車です。

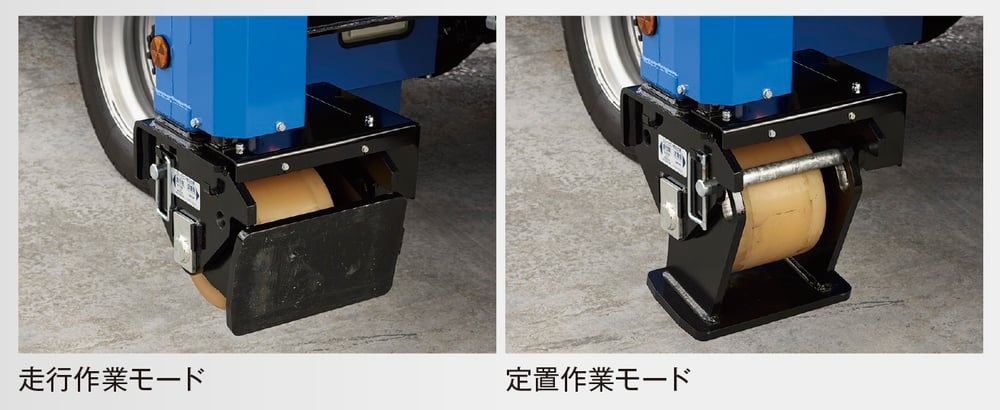

切替式ジャッキにより、走行作業と定置作業のモード選択が可能。
作業現場や必要な作業範囲に合わせてお選びいただけます。

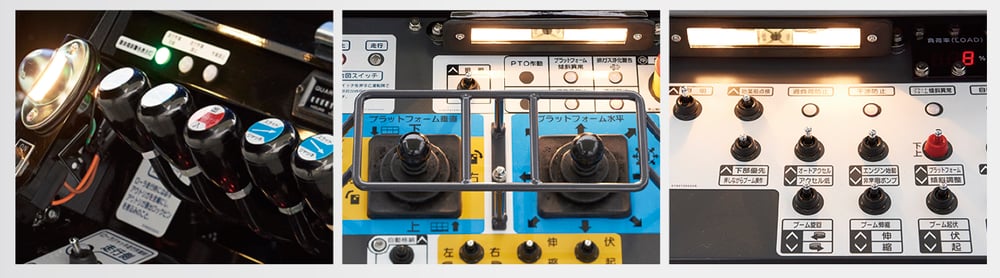

夜間も安心・安全に! 明るい操作装置

夜間も安心・安全に! 明るい操作装置
アウトリガー操作装置、上部操作装置、下部操作装置に照明灯を標準装備。

機能

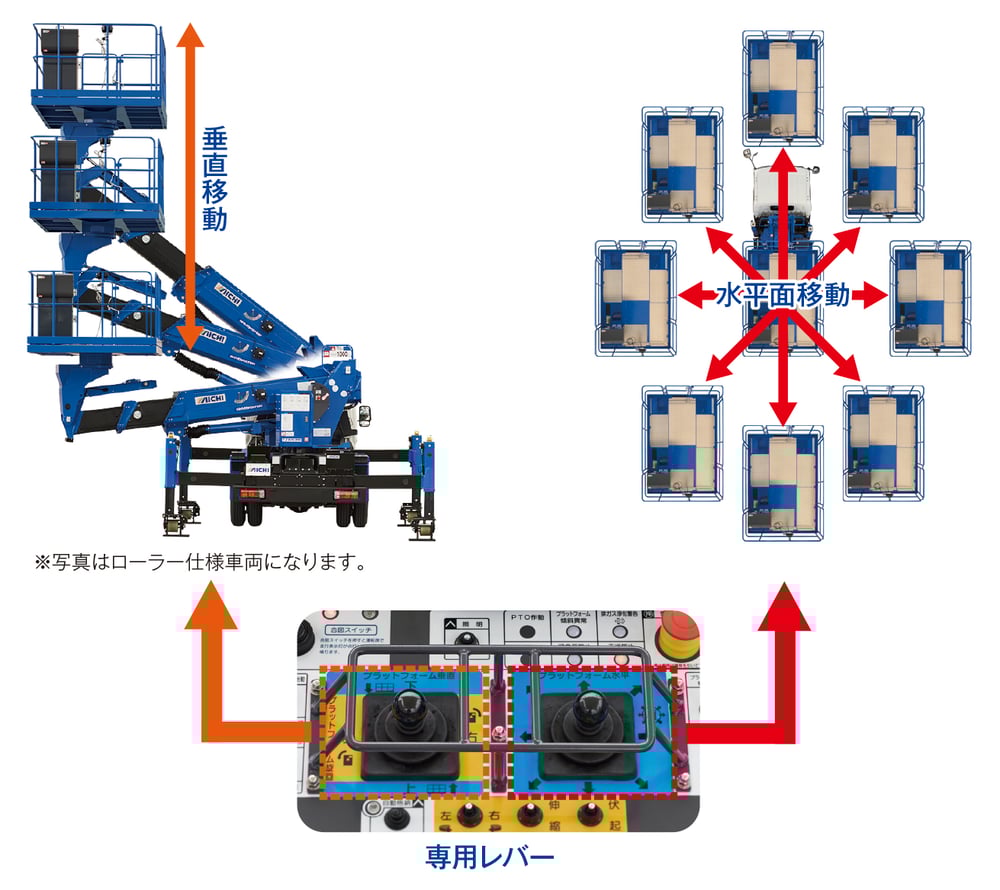

垂直・水平面移動装置

垂直・水平面移動装置

垂直方向および横・縦・斜めの水平面の移動が、それぞれの専用レバー1つで操作できる装置です。
トンネル壁面や建造物に沿った連続作業および高架橋下の平面移動などで作業効率を高めます。

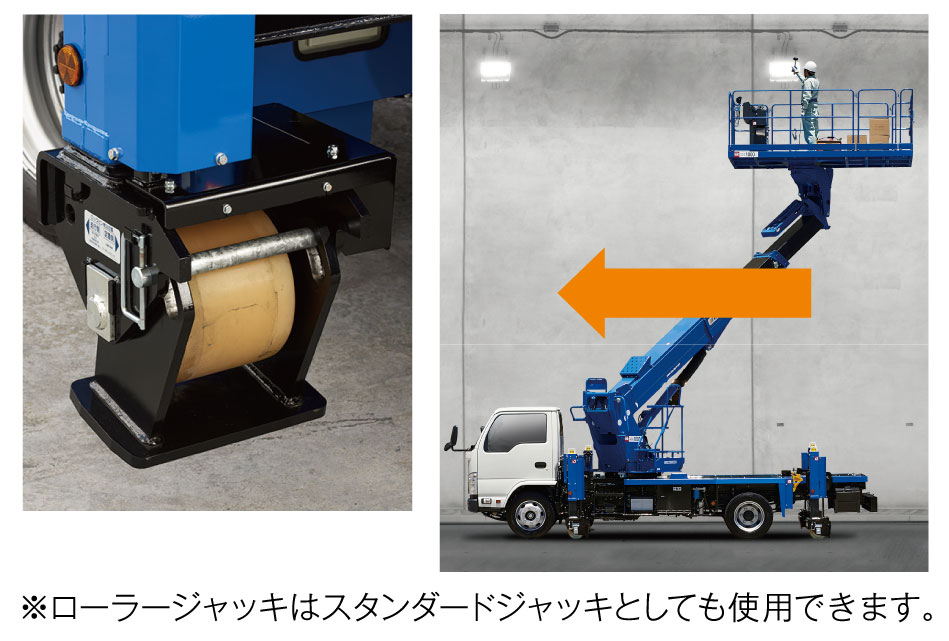

ローラー走行装置

ローラー走行装置
トンネル内の点検作業等で移動しつつ連続作業が可能。
車両を都度設置し直す手間がないため、作業の効率化に貢献します。

走行合図装置/走行表示灯

走行合図装置/走行表示灯
走行作業の際に、作業床上の作業者と運転手とで意思疎通を行うための装置です。合図スイッチを押している間、キャビン内と上部操作装置部にある走行表示灯が点灯し、走行ブザーが鳴ります。

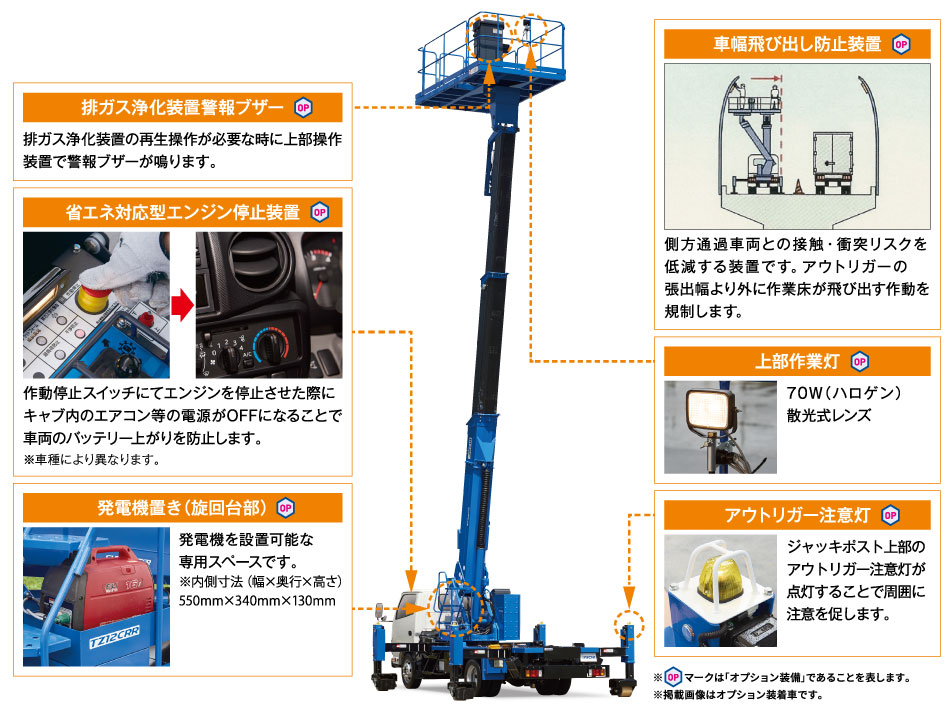

オプション

オプション

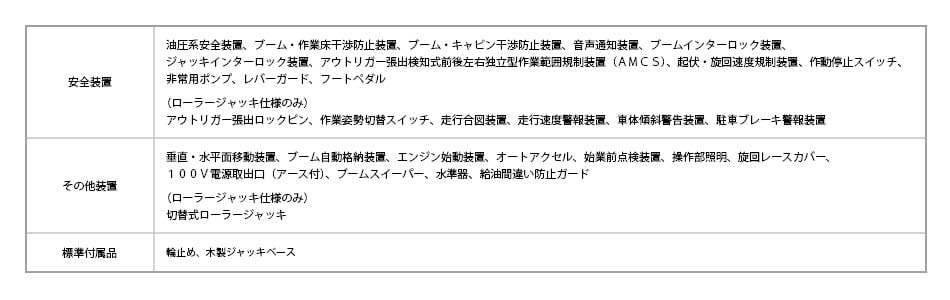

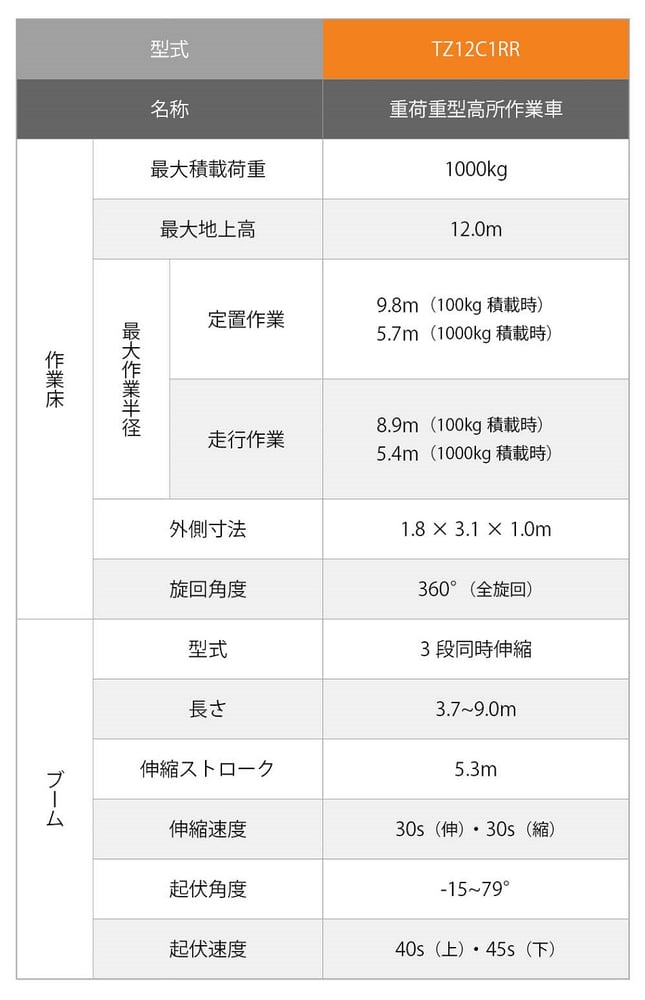

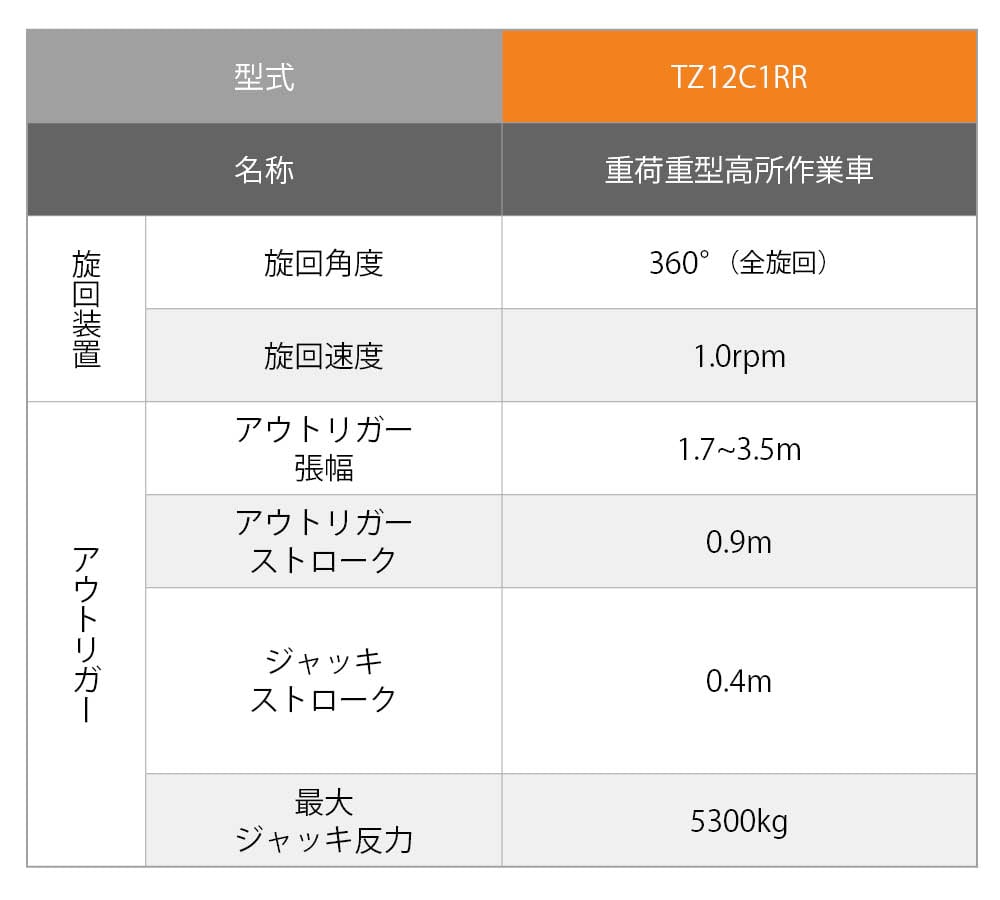

主要諸元

主要諸元

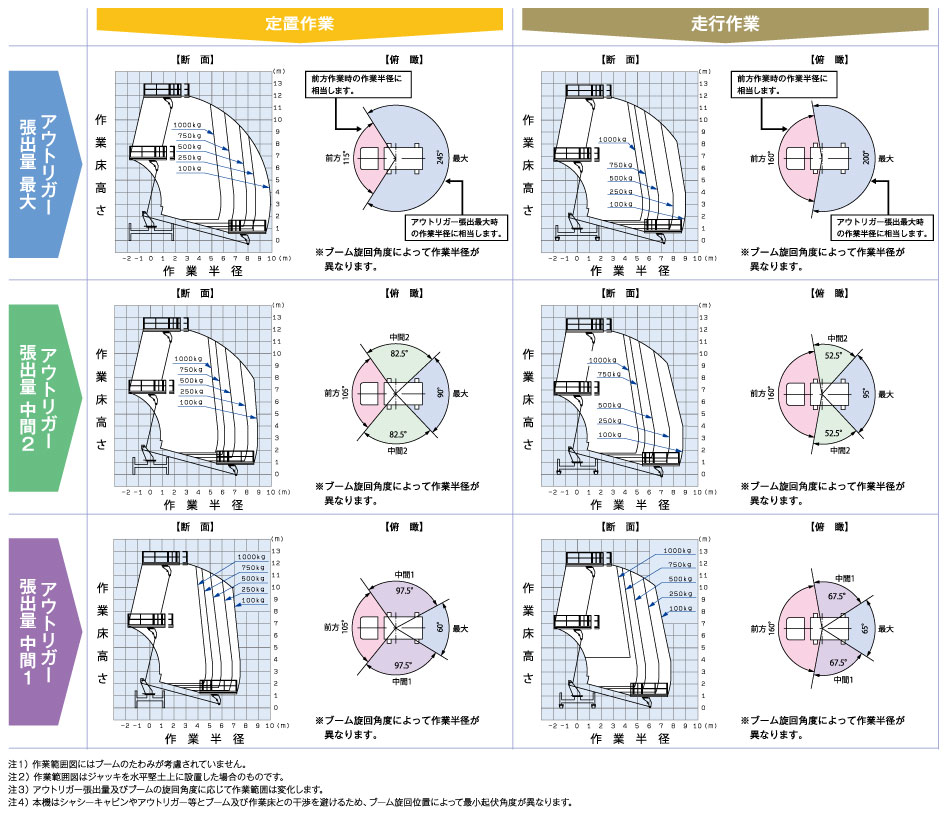

作業範囲図[定置作業・走行作業](アウトリガー張出量 最大、中間2、中間1)

※表をクリックすると拡大します。
※表をクリックすると拡大します。

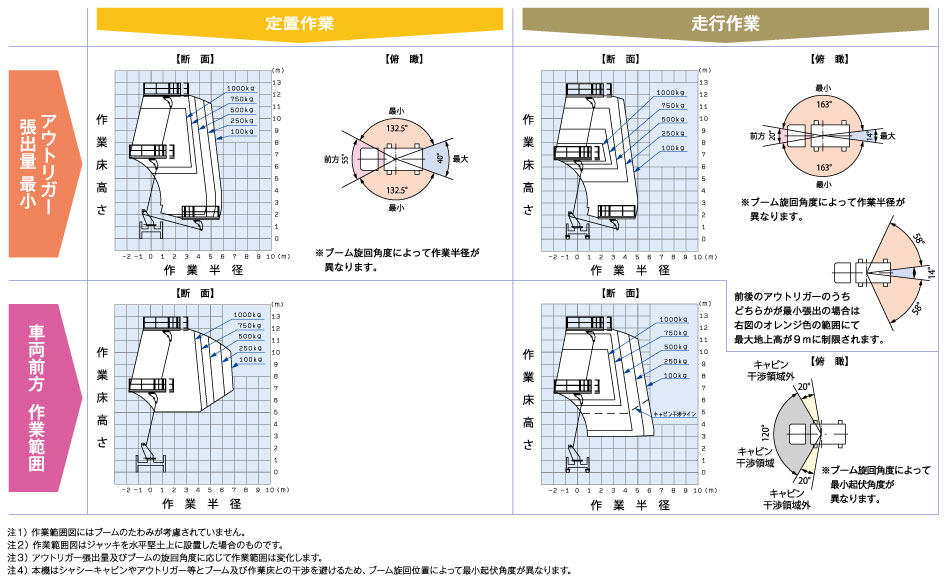

作業範囲図[定置作業・走行作業](アウトリガー張出量 最小、車両前方 作業範囲)

※表をクリックすると拡大します。
※表をクリックすると拡大します。

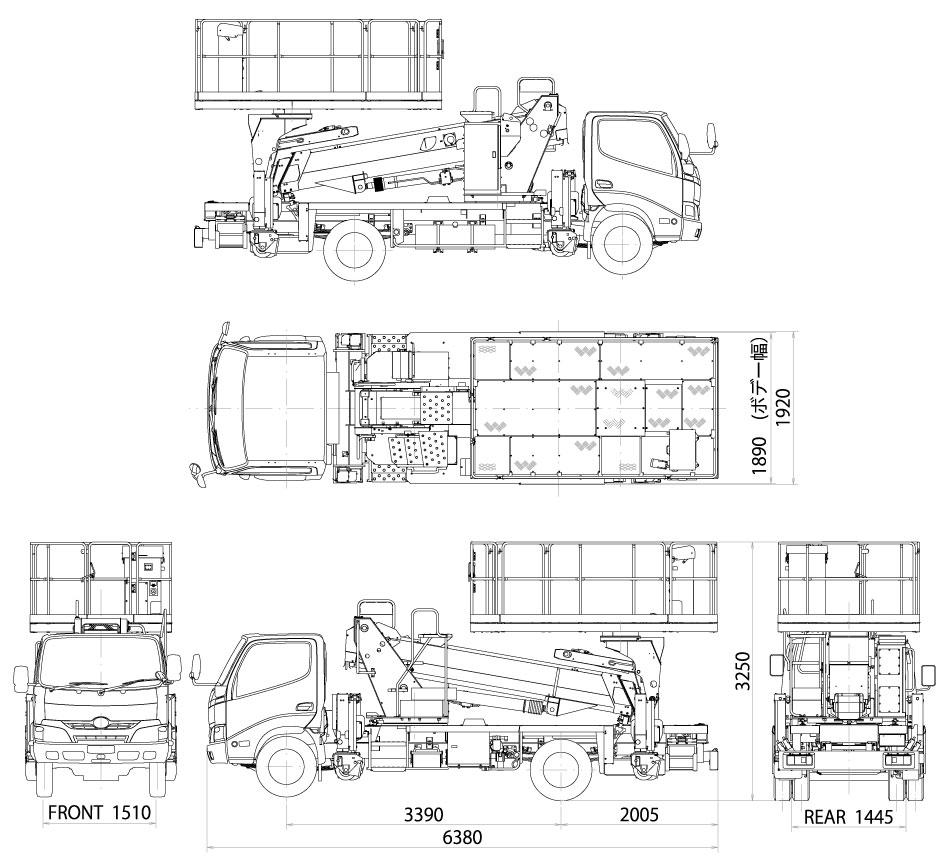

車両寸法図

※図中の単位はmmです。
※図中の単位はmmです。

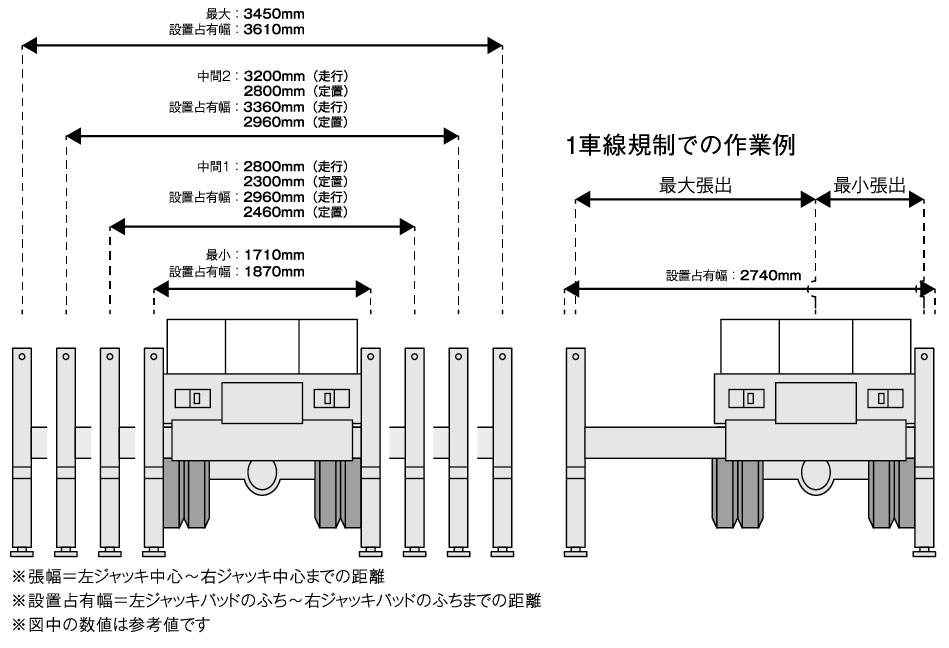

張出図/路面占有図

TZ12C1RR_harizu_201902

安全情報

安全に関するご注意

  • 高所作業車の運転(高所作業)には以下の資格が必要です。
    ・作業床の最大高さが2m以上10m未満のものは、高所作業車運転のための「特別教育修了者」または「技能講習修了者」。
    ・作業床の最大高さが10m以上のものは、高所作業車運転のための「技能講習修了者」。
  • 強風(10分間の平均風速10m/s以上)、大雨(1回の降雨量50mm以上)、大雪(1回の降雪量250mm以上)等、悪天候下での、2m以上の高所作業は法令により禁止されています。
  • ご使用の前に「取扱説明書」をよくお読みのうえ、正しくご使用ください。
