高所作業車(トラックマウント) 非絶縁タイプ 道路設備メンテナンス

製品情報

型式 TV06A
作業床最大積載荷重(kg) 450kg
最大地上高(m) 6.5m
必要運転免許 準中型(5t限定)
必要資格 高所作業車運転特別教育
 全体画像

※画像をクリックすると拡大します

製品について

クラス最大の拡張型プラットフォームと軽量・コンパクトを両立!

トンネルの維持・補修等の軽作業の効率化に貢献する、垂直昇降型高所作業車の登場です。 2tクラスでは最大の大きさを持つ拡張作業床を、ローラージャッキ付きの軽量・コンパクトボディに搭載しました。トンネル作業だけでなく、信号、標識などの工事作業にもご活用いただけます。

安全性・メンテ性に優れた鋼板デッキ

tv06a_s_03
拡張デッキ床に鋼板を採用することで、床面からの資材の落下を防止。さらに、汚れなどのメンテナンスも容易にできます。

乗り込みやすい階段式ステップ

tv06a_s_04
ステップの最上段位置と床面位置の段差がないため、ステップ上段を仮置台にして資材や機材の積込みが容易に。また、ステップ下には発電機置き場を設置しました。

デッキの拡張・収納がラクラク操作

tv06a_s_05
左右の取手と操作力を軽減したスプリングの採用により、片手でも簡単に拡張・収納ができます。

使い勝手のよい外付け操作装置

tv06a_s_06
上部操作装置をプラットフォーム外側に配したことで、床面の広さを有効にお使いいただけます。

機能

2765mm×2650mmのワイドな作業床

2765mm×2650mmのワイドな作業床

2tクラスでは最大の作業床2765mm×2650mm(両側拡張時)を実現し、上下・前後方向の作業可能範囲が格段と広がりました。そのため、作業員2名が余裕をもって作業できるようになるとともに、車両移動の回数も低減され、作業効率と安全性向上に貢献します。

ローラージャッキ、インターホンを標準装備

ローラージャッキ、インターホンを標準装備
トンネル内の照明取付、内装板の清掃・補修のほか、道路構造物の定期点検等、高所での連続作業に力を発揮するローラージャッキ。運転者と相互に連携をとりながら走行作業が可能なインターフォン。他にもジャッキ操作規制装置など、安全性を考慮した多彩な装置類を標準装備しました。

拡張作業床で2人同時の作業が可能

拡張部分の積載能力は250kg。作業床全体では450kgの積載が可能です。作業に使用する機材に加えて拡張部分に作業員2名の搭乗が可能となりました。

クラス最軽量のコンパクトボディ

作業床格納時のサイズはL5100×W1695×H2550。車両総重量は5t未満と、高さ・重量ともにクラス最小・最軽量を誇るコンパクトなボディサイズを実現しました。

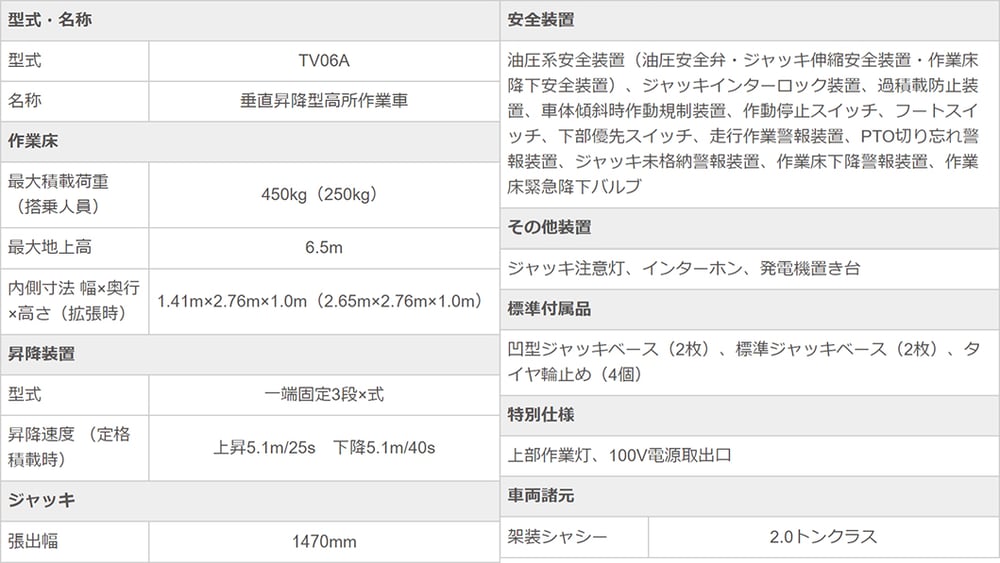

主要諸元

主要諸元

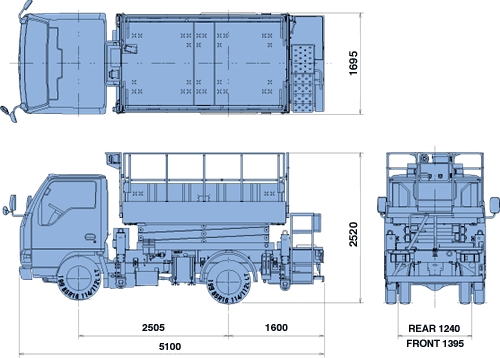

車両寸法図

※図中の単位はmmです
※図中の単位はmmです

安全情報

安全に関するご注意

  • 高所作業車の運転(高所作業)には以下の資格が必要です。
    ・作業床の最大高さが2m以上10m未満のものは、高所作業車運転のための「特別教育修了者」または「技能講習修了者」。
    ・作業床の最大高さが10m以上のものは、高所作業車運転のための「技能講習修了者」。
  • 強風(10分間の平均風速10m/s以上)、大雨(1回の降雨量50mm以上)、大雪(1回の降雪量250mm以上)等、悪天候下での、2m以上の高所作業は法令により禁止されています。
  • ご使用の前に「取扱説明書」をよくお読みのうえ、正しくご使用ください。
